TY-REW580Pro

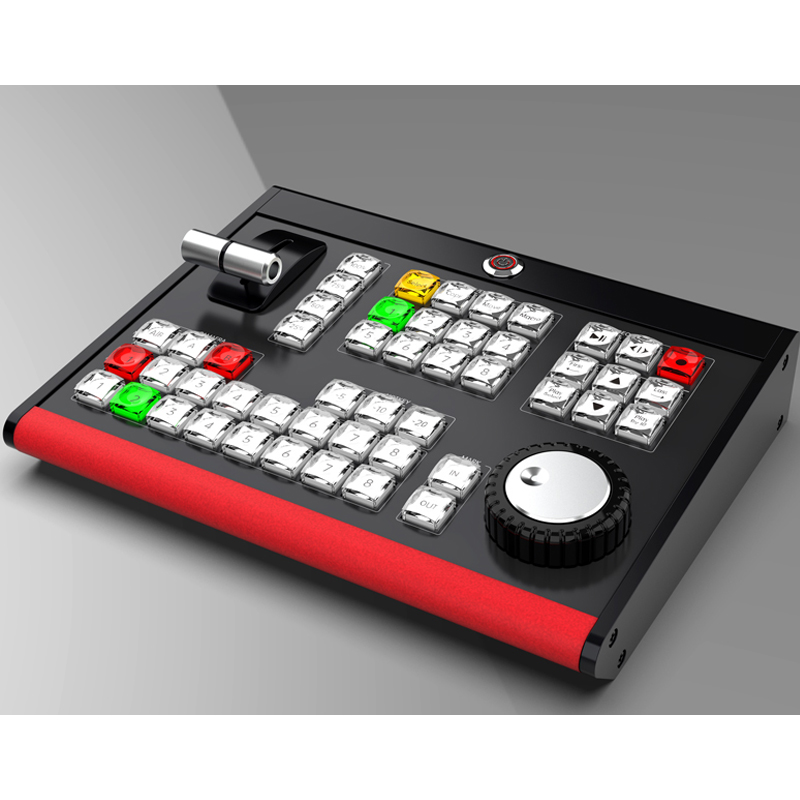

TY-REW580Pro新款直播慢动作切换台拥有优雅设计，是一台专为所有天影视通实时直播慢动作回放系统打造的专业级硬件控制面板。它具备十足的现代感外观和MIDI通讯协议接口，能及时的加快直播回放的工作流程。面板采用49个曲线型按钮，能够降低误操作的几率。按钮均采用背光设计，帮助您快速识别重要键控。此外，他还配备快速搜索盘和T型推杆等。按钮支持动态显示，所有按键支持自定义设置。

咨询客服
服务热线： 400-966-3350
产品详情

产品详情








按键及功能

1、电源

05.png直播回放切换台接通电源后，按下电源键开启键盘，再次按下电源键，关闭电源。需要注意，本地切换台基于MIDI协议开发，所以在启动回放系统前，需要先对切换进行开机，以减少开机后不必要的操作。

2、控制T-bar

直播进行回放时，可以通过向上推加速慢动作回放的播放速度，向下拉降低慢动作回放的播放速度。
1 27.png 对正在进行回放输出的视频进行速度控制，向上推加速输出视频，向下减速输出视频。

3、播放控制区/REC

1 01.pngREC 实时记录存储最多8个摄像机信号。
2 01.png01.pngREC 停止所有正在记录的摄像机信号。
3 01.png 暂停或者播放预览画面。
4 01.png 根据选择的视频，进行正放或者倒放。

4、回放搜索盘

回放搜索盘是用于搜索已经记录的回放视频片段（视频节点），回放搜索盘分为内盘和外盘，内外盘均支持无极正反向搜索，其中内盘支持按键操作。内外盘可根据需要进行不同倍速的功能设置，最高可设置16倍速，搜索盘可按帧搜索。
27.png 图片1.png

5、事件控制区/EVENT

事件控制区与播放控制配合使用，可对已记录的摄像机视频进行播放的快速选择操作。
1 01.png 选择事件中的第一个回放视频。
2 01.png 在事件中向上选择回放视频。
3 01.png 选择事件中的最后一个回放视频。
4 01.png 在预监窗口（PVW）播放选中的回放视频。
5 01.png 在事件中向下选择回放视频。
6 01.png 在预监窗口（PGM）播放选中的回放视频。

6、速度选择区/SPEED

对正在进行慢动作回放的视频进行播放速度选择。
1 01.png 按25%速度进行慢动作回放。
2 01.png 按50%速度进行慢动作回放。
3 01.png 按75%速度进行慢动作回放。
4 01.png 按100%速度（正常速度）进行慢动作回放。

7、机位选择区/CAMERA

进行慢动作回放时，可选择A区1、2、3、4号机进行实时输出慢动作，同时可选择B区1、2、3、4号机进行预览查看,注意，此时请打开切换台上LIVE按键。
A区 17.png 18.png 19.png 20.png 被选中的机位实时将实时预览并且输出。
B区 17.png 18.png 19.png 20.png 备选中的机位将实时显示预览，

8、实时预览

28.png实时预览按键，辅助机位选择区/CAMERA使用，打开此键，可将实时输出的机位画面和正在预览的画面进行放大显示，便于操作人员观看。

9、回放标记区/MARK

此部分按键可对接入摄像机位进行快速标记入点（IN）和出点（OUT）,入点记录，出点开始播放。在没有标记出入点的情况下，可以快速选择前5秒、10秒和20秒已经错过的精彩镜头进行慢动作回放。
1 01.png 手动对摄像机机位进行标记输入。
2 01.png 手动对摄像机机位进行标记输出。
3 01.png

选择前5秒摄像机位进行回放。
4 01.png 选择前10秒摄像机位进行回放。
5 01.png 选择前20秒摄像机位进行回放。

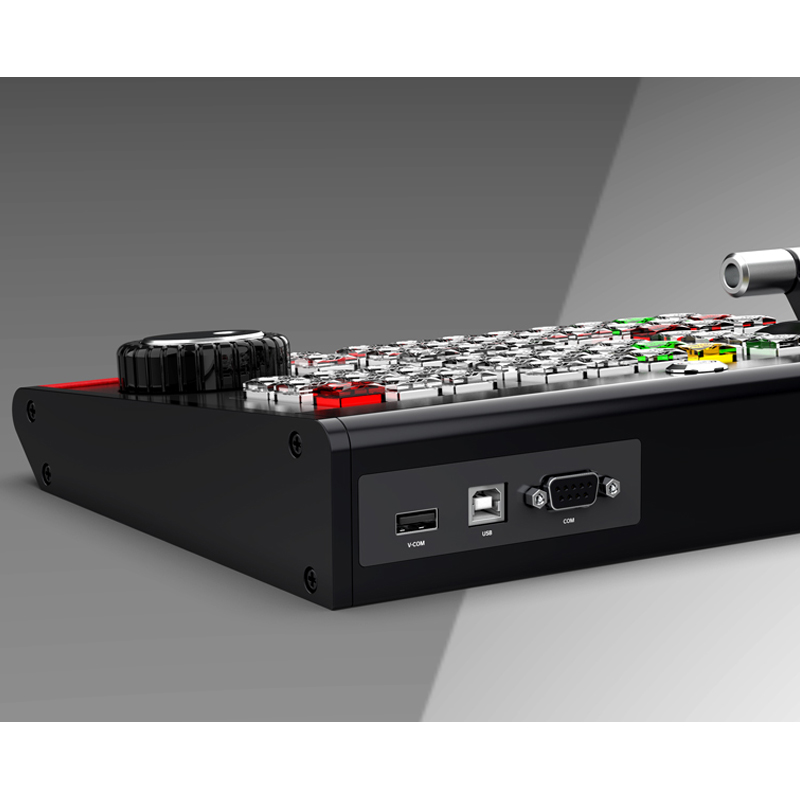

10、USB/COM接口

通过免驱USB接口，连接到天影视通慢动作回放系统主机，通电并打开切换台开关，即可实现对摄像机位视频的各功能操作。
       COM可用于后期切换台升级使用。

规格参数

名称 慢动作切换台
功能键 电源键 1个。
背光功能键 49个。
T-bar推子 1个。
双轮无极回放搜索盘 1个（中盘带按键功能），默认内轮旋转1刻1帧、外轮旋转1刻10帧（内轮按键未定义）。
尺寸 272 x 208 x 58mm（长X宽X高）。
重量 1.5kg。
配置 慢动作切换台1台，USB线1条，说明书1份，合格证保修卡1份。
温馨提示 为提高用户使用体验和便捷性，产品因外观和功能按键优化升级，不做另行通知，产品解释权归我公司所有。

按25%速度进行慢动作回放。
