产品概述

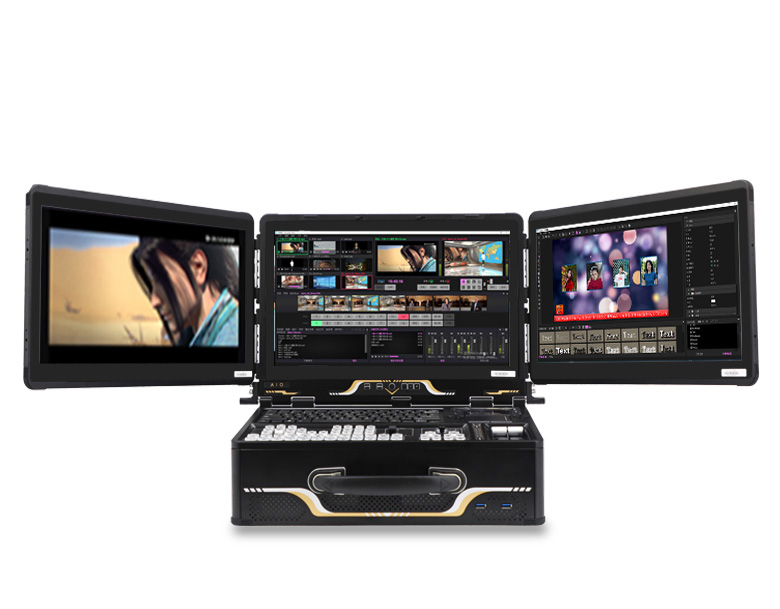

“虚拟演播室系统TY-ProCaster Y10s（三屏）”虚拟制作平台采用全新的CS架构，机箱采用便携式设计。主要功能包括视频采集、抠像合成、切换、播出字幕包装制作等功能模块，通过以上模块可以实现制作各种电视台节目录像、精品课程制作、教师访谈、文艺节目、运动会、实验活动等，并具有远距离录播、导播、直播等多种功能。
机箱特点
1. 坚固耐用：机箱采用优质铝合金型材设计并且配备防护胶垫，具有很好的散热性能，能够承受各种工业环境中的震动和冲击。
2. 适应性强：机箱规格为上翻式三屏幕设计，适用于需要外出携带同时有多屏幕监看的需求。
I/O输入输出
1. 支持多种分辨率制作：支持640x480、740x480、720x576、1024x567、1280x1080、1920x1080、3840 x 2160等分辨率制作(4K版本支持2160分辨率)，满足不同应用的需求。
2. 支持多路视频输入和输出：支持SDI 4路或者HDMI 4路视频输入，以及SDI 1路输出和大于等于2路HDMI输出。
3.支持3.5音频输入2路和3.5音频输出1路（标配）。
软件系统
1、操作系统：WIN 10 64 BIT。
2、三维软件：PROCASTER（如有新版，则按新品发货）（含加密锁） 。
3、字幕插件：procaster edit
4、系统备份防护：系统出厂备份，支持一键还原，手动还原（预装）配合外置系统备份工具，可实现本机备份文件丢失的情况下还原系统
设备功能
1. 支持多路抠像处理：支持7路蓝色、绿色信号源实时抠像处理，满足3x3~65x65多级别内核处理抠像，保证发丝、半透明等物体无过渡抠像。
2. 灵活的配置和设置：支持对录制、流媒体直播、NDI、SDI、HDMI等输出信号源进行设置，包括文件名称、格式、分辨率、帧速率、视频编码、视频比特率、视频质量、软硬件加速、音频编码及比特率等参数。
3. 虚拟机位切换：系统支持在真三维虚拟场景中切换虚拟机位镜头，根据不同虚拟场景和抠像数量，可以添加1-3个主持人和嘉宾。每个虚拟镜头可以根据需要进行编辑，包括镜头位置、运动轨迹和时间等参数。
4. 自定义输出分辨率：系统支持自定义输出分辨率，用户可以设置长宽像素和画面偏移位置，以满足不同应用场景的需求。
5. 多格式输出内容：系统支持输出包括PGM、PVW、或AUX 1~9通道信号源的信号，以满足不同设备和显示需求。
6. 视频录制：系统支持录制基于h.264编码和HEVC编码的MP4、MKV、FLV和TS等广播级Full全高清和Ultra 4K（4K版本）视频格式，录制的视频码率可自定义调整。同时支持键信号录制，并可选择是否需要包括LOGO、时钟、字幕等包装内容。
7 内置字幕模块：系统内置全格式CG图文字幕包装系统，用户可以根据需要设置各种静态和动态字幕、图文模板、实时信号源、序列动画等。同时支持通过TXT文档或实时在线修改叠加字幕内容，以满足高质量制播需求。
8. 工程预设功能：系统支持根据不同用户和制作内容设置工程预设，方便快速调用和修改。
9.NDI技术：支持≥2路视频音频NDI实时信号采集，一路NDI播出。能够实时采集和传输NDI信号，并支持一路NDI播出。
10.直播推流：支持2路RTMP直播，可实时分享至乐直播、目睹、云犀、腾讯、新浪、爱奇艺、熊猫、斗鱼、Facebook、YouTube等平台。具有直播推流功能，能够将直播内容实时分享到多个平台上。
11.转场效果：支持自定义转场效果，设置转场的时间切入点，内置8种可选择的转场特效。用户可以自定义转场效果，并选择内置的8种转场特效之一来实现平滑过渡。
12网络控制：可以通过手机或者电脑浏览器访问本机IP，进行导播、录制推流、ndi和字幕的修改控制。支持通过网络进行远程控制，用户可以通过手机或电脑浏览器访问本机IP来操作导播、录制推流等功能。
13.输出数据检测：支持查看每一路输出数据掉帧情况。能够检测每一路输出数据的掉帧情况，以便用户及时发现和解决问题。
14.全屏化：三维系统软件可全屏化显示。这表明系统具有全屏显示功能，可以将三维系统软件全屏化显示。
15.PRESENATION MODE：简易化控制模式。系统提供了一个简易化的控制模式，方便用户进行操作和控制。
16.虚拟现实融合：具备虚拟现实融合与动作捕捉技术，可实现人与AR动画、动画与动画实时互动，动作捕捉技术可满足根据被捕捉对象的表情、动作，实时模仿。系统支持虚拟现实融合技术，可以实现人与增强现实(AR)动画以及动画与动画之间的实时互动。同时，系统还支持动作捕捉技术，可以根据被捕捉对象的表情和动作进行实时模仿。
17.支持4路双色Tally输出，可扩展至8路Tally输出。这意味着系统能够提供4路双色Tally信号输出，并且可以通过扩展来支持8路Tally信号输出。Tally信号通常用于电视制作中，用于指示摄像机切换、场景变换等。
18.支持客户自定义操作。这意味着用户可以自定义控制键盘的操作，以满足自己的需求。
19. 包括9个输入通道的主监/预监、转场、键黑、字幕、台标、画中画、录制的暂停播放、虚拟场景切换等。这表明控制键盘支持多种操作，包括切换主监视和预览监视、转场效果、键控黑、字幕、台标、画中画、录制的暂停和播放以及虚拟场景切换等。
规格参数
|
序号
|
名称
|
规格
|
|
1
|
软件名称
|
ProCaster
|
|
2
|
产品型号
|
便携上翻三屏版：TY-ProCaster Y10s
|
|
3
|
视频输入接口
|
HDMI x 4 or SDI x 4 (标准配置).
HDMI 2.0 x 4 or 12G-SDI x4（4K版本）。
4K版本：向下兼容
|
|
4
|
视频输出接口
|
HDMI 2.0 x 2，DisplayPort 1.4 x 3，3G-SDI x 1 详情咨询客服人员。
4K版本：向下兼容
|
|
5
|
音频输入接口
|
3.5LINE IN x 2, 标配声卡（4 x XLR , line in x1）.
|
|
6
|
音频输出接口
|
3.5LINE OUT x 1, 标配声卡（2 x XLR , line out x1）.
|
|
7
|
视频格式
|
支持SD:525i59.94 NTSC、625i50 PAL格式
HD:720p50、59.94、60、
1080p23.98、24、25、29.97、30、50、59.94、60
1080i50、59.94、60。
Ultra HD（4K版本）：2160p23.98、24、25、29.97、30、50、59.94、60
支持电视标准采样率48kHz，24bit。
支持REC 601、REC 709、REC 2020色彩标准。
支持4:4:4、4:2:2及4:2:0视频采样。
支持SDI视频连接可在SD/HD/2K和4K之间切换
|
|
8
|
TALLY
|
支持
|
|
9
|
下游键
|
Logo，时钟，字幕，画中画
|
|
10
|
媒体素材
|
切换DDR通道数7路
|
|
11
|
虚拟场景数
|
200套，支持定制或手动导入3DS MAX源文件、VS、FBX等封装文件
|
|
12
|
字幕模板数
|
≥20套，支持定制或后期手动添加。
|
|
13
|
NDI拉流
|
≥2路
|
|
14
|
流媒体协议
|
TS over UDP TS over TCP RTMP RTMPS RTSP
|
|
15
|
流媒体直播
|
2路
|
|
16
|
流媒体拉流
|
≥2路NDI，≥2路RTMP/RTSP/TS/UDP/TCP
|
|
17
|
视频录制格式
|
录制Full HD、2K、UHD全格式基于h.264格式的MP4、MKV、FLV和TS等广播级常用视频，录制码率最高100M。
|
随机附件
外置一键系统恢复U盘，三维整机保修卡，合格证，系统使用手册，素材包（包含虚拟场景200，字幕，转场包），视频培训教程。
保修服务
整机提供一年硬件质保，整机核心部件如厂商提供质保服务超过一年，按照部件厂商保修服务进行质保，整机厂家免费提供安装调试培训，软件提供终身维护，免费提供远程指导，电话指导，在线培训等额外服务。提供备机服务。
选配设备
1、专业非编操作台（配备专业机柜）。
2、双屏显示器拼接支架（支持显示器前后拉伸，上下调节、左右旋转）。
3、病毒隔离器（从源头杜绝设备感染病毒）。
4、云端素材库一年使用权（海量正版素材自由选择）。
5、辅助线材（公牛10位总控防过载5米插排一个、定制HD/SD-SDI线缆2米一条，绿联4K数字高清线 2米HDMI线缆一条）。
6、监视器：TY-U240 24寸 / TY-U270 27寸 / TY-U320 32寸4K/8K HDR定制监视器
